Друкована плата Linux Tib

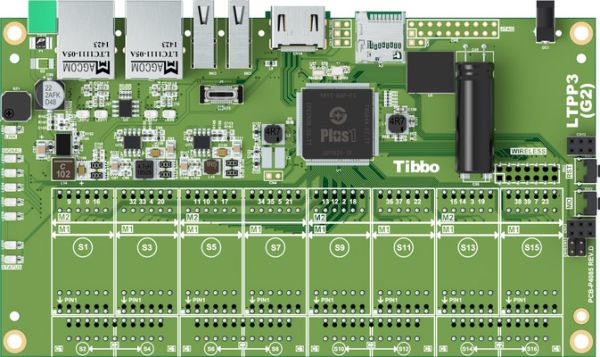

LTPP3 (G2) - заснована на Linux друкована плата Tibbo Project, що належить платформі Tibbo Project System (TPS). Плата заснована на потужному чотирьохядерному процесорі Cortex-A7 Plus1 (SP7021) з тактовою частотою 1 ГГц, спільно розробленому Sunplus і Tibbo.

LTPP3 (G2) має потужний набір портів введення / виводу, розташованих безпосередньо на платі. Подвійні порти Ethernet дозволяють підключати інші пристрої Ethernet в ланцюжок. Бездротовий зв'язок (через додатковий модуль) була розширена до 802.11a / b / g / n / ac і Bluetooth / BLE 5.0, в той час як 4G LTE Cat-1 або NB-IoT підтримується за рахунок використання виділених Тіббітов. Також новинкою є інтегровані консольні порти HDMI і послідовний порт через USB, а також два порти USB 2.0 Host з роз'ємами Type-A і вбудований слот для карт пам'яті microSD. Плата включає джерело живлення з вхідним діапазоном від 8 В до 60 В, що усуває необхідність в тіббітах харчування.

Пропонуючи чотири плитки в цілому для восьми модулів тіббу і восьми роз'ємів тіббу, LTPP3 (G2) може використовуватися для створення конфігурацій TPS з чотирма повними послідовними портами, до 16 реле або до 32 ліній управління, таких як опто-входи, PWMs або виходи з відкритим колектором.

LTPP3 (G2) може використовуватися як «гола» плата або збірна в коробку проекту Linux Tibbo розміру 3 (LTPB3). Він також служить оцінюючою платою для нашого чіпа Plus1 (SP7021).

LTPP3 (G2) підтримується онлайн-конфігуратором TPS, за допомогою якого ви можете визначити власний TPS і замовити його в нашому інтернет-магазині.

Основні характеристики

• На базі чотирьох ядерного процесора Plus1 (SP7021) Cortex-A7 з тактовою частотою 1 ГГц
• Вісім модулів + вісім роз'ємів (for a total of 32 I / O lines)
• Два порти 10/100 Base-T Ethernet підтримують послідовне підключення
• Додатковий 802.11a / b / g / n / ac + Bluetooth / BLE 5.0
• Два порти USB 2.0 Host з роз'ємами USB Type-A
• Чотири UART + консольний порт послідовного порту USB
• Порт HDMI для підключення зовнішніх дисплеїв
• Бортовий зумер
• До чотирьох інтерфейсів SPI і чотирьох інтерфейсів I2C
• Вбудований RTC з резервним суперконденсатором
• 512MB DDR3 SDRAM, 4GB eMMC
• Cлот для карти microSD
• 2048-byte EEPROM
• Вбудований блок живлення з вхідним діапазоном 8 В ~ 60 В

Місткість:

• 32 I/O lines
• Чотири плитки
• Вісім сокетов для модулів Tibbit
• Вісім розеток для конекторів Tibbit

Сумісний з:

• більшістю тіббітов
• LTPB3 корпус

Апаратне забезпечення

Технічні характеристики:

• Чотирьохядерний чіп Cortex-A7 Plus1 (SP7021) з тактовою частотою 1 ГГц
• Запускає точно налаштований дистрибутив Linux на основі Yocto.
• Два порти 10/100BaseT Ethernet з RJ45/магнетизмом

  • Внутрішній прозорий комутатор для послідовного підключення до пристроїв Ethernet
  • В якості альтернативи може бути налаштований як два незалежних порти Ethernet
• Додатковий модуль 802.11a/b/g/n/ac і Bluetooth/BLE 5.0
• Додаткове підключення до LTE Cat-1 або NB-IoT через виділені тіббіти
• Чотири плитки з 32 лініями введення/виведення загального призначення

  • Вісім сокетов для модулів Tibbit
  • Вісім розеток для конекторів Tibbit
  • Вісім роз'ємів для модулів Tibbit мають можливість UART

    • Швидкість передачі до 921 600 бит/с
    • Режими парності без/чет/непарне/мітка/пробіл
    • 7 або 8 біт/символ
    • Повнодуплексний режим з керуванням потоком RTS/CTS, XON/XOFF
    • Напівдуплексний режим з контролем напрямку
  • Вісім модульних роз'ємів мають можливість переривання
  • Чотири роз'єми для модулів Tibbit підтримують SPI/I2C
• Бортовий зумер
• RTC з резервним суперконденсатором
• 512MB DDR3 SDRAM
• 4GB eMMC
• microSD слот
• 2048-байтная EEPROM для зберігання даних
• Дванадцять вбудованих світлодіодів

  • Зелений і червоний світлодіоди основного стану
  • Жовтий індикатор з'єднання/активності Ethernet (обслуговує обидва порти)
  • П'ять синіх світлодіодів (для індикації рівня сигналу Wi-Fi і т. Д.)
  • Два жовтих світлодіоди з'єднання Ethernet, по одному на кожен порт Ethernet
  • Два зелених світлодіоди активності Ethernet, по одному на кожен порт Ethernet
• Консольний порт Serial-over-USB
• Надійна схема скидання при включенні/відключенні живлення
• Потужність

  • Вбудований блок живлення з вхідним діапазоном від 8V до 60V забезпечує струм 2,5А і усуває необхідність в тіббітах живлення.
  • Струм: 400mА при 12V (при включених обох портах Ethernet)
• Розміри (Д x Ш): 165mm x 94mm
• Діапазон робочих температур: від -40 ° C до 85 ° C
• Програмне забезпечення і додатки Linux можна оновлювати за допомогою системи DNF.
