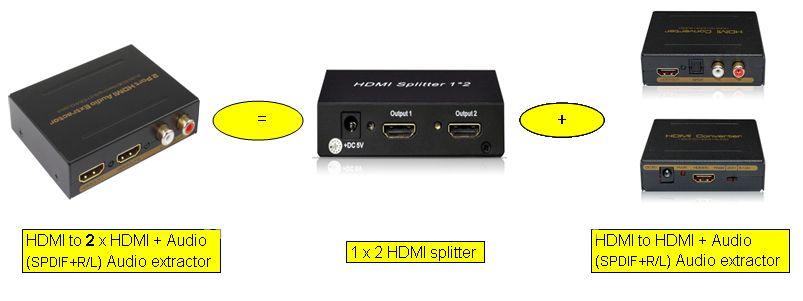

HDMI Splitter 1x2 HDMI +

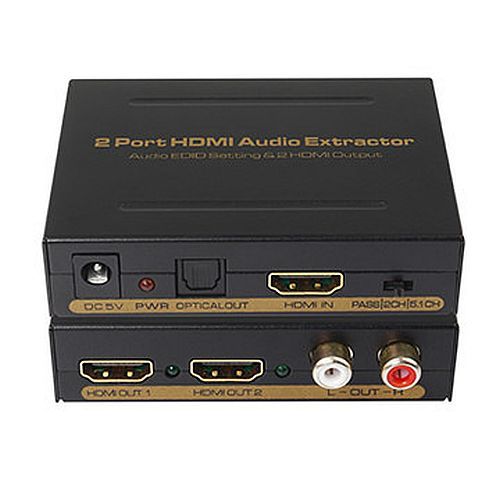

2 - портовий HDMI Audio Extractor дозволяє підключити два HD Display / TV, до одного HDMI джерела, а також може витягувати аудіо сигнали від джерела HDMI. Ви можете використовувати звуковий сигнал HDMI і перетворити його в цифровий, оптичний або двоканальний аналоговий аудіо вихід. Цей продукт підтримує Dolby Digital AC-3, DTS, LPCM і іншої цифрової вихід аудіо формату. Це один універсальний аудіо екстрактор для вашого DVD, Blue-Ray DVD, PS3, X360BOX, HD-плеєр, ПК і т.д.

ФУНКЦІЇ:

• 1X вхід  HDMI і 2X  HDMI вихід. Підтримує 1x SPDIF оптичний цифровий аудіо вихід, 2-канальний RCA аналоговий аудіовихід.
• Підтримка HDMI до 1080P / 60 Гц
• Підтримує 3D (24 / 30fs)
• Підтримка SPDIF цифровий аудіо формат: Dolby Digital (AC3), DTS, LPCM, а також підтримка 5.1CH
• Підтримка 3 режиму управління EDID для аудіо форматів, може перемикатися між вбудованим EDID (2CH / 5.1CH) і зовнішнього EDID (ТБ).
• Індикація: коли джерело працює, світлодіодні датчики відображають легкий сигнал.
• Використання 24bit / 192KHz ЦАП
• Без втрати якості
• Встановлюється в лічені хвилини
• DC5V / 1A адаптер харчування

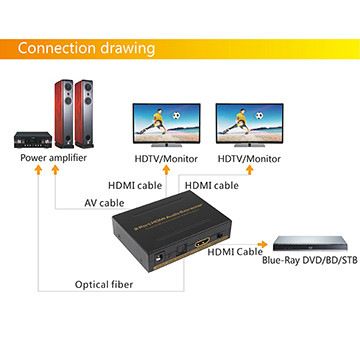

ОПЕРАЦІЇ І ПІДКЛЮЧЕННЯ:

1. Підключіть один кабель HDMI від DVD / Blu-Ray програвача вхідний порт HDMI пристрою.
2. Підключіть один кабель HDMI від телевізора / монітора в виходить порту HDMI пристрою.
3. Якщо вам потрібен цифровий звук, підключіть одне оптичне волокно від цифрового підсилювача потужності до вихідного порту SPDIF пристрою.
4. Якщо вам потрібен аналоговий звук, з'єднайте два AV-кабелю з аналогового підсилювача потужності / TV в аналоговий аудіо вихідний порт пристрою, канали повинні збігатися, і переведіть з режиму EDID в 2CH.
5. Підключіть електроживлення 5V до пристрою і підключіть до джерела живлення.

ХАРАКТЕРИСТИКИ:

Розмір HDMI .............................. .............................. до 1080P / 50 / 60fs (3D 24 / 30fs)

Підтримка кольорового  відео  формату .............................. .. ... .. .... ... .... 24bit / deep color 30bit, 36 Біт

Аудіо  формат HDMI ............................................... .................. DTS-HD / Dolby-TrueHD / LPCM 2 / 5.1 / 7.1CH / DTS / Dolby-AC3 / DSD

Цифровий  аудіо формат SPDIF ........................... ........... Dolby Digital (AC3) / DTS / LPCM 2CH

Максимальна пропускна здатність  HDMI ...................................................... ... ............... ........ 225МГц

Максимальна  швидкість обміну даних HDMI ......................... ...................... ........................... .... 6.75Гбіт

Вхід / вихід сигналу TMDS ............. ................................. .... ... .... 0.5 ~ 1.5В pp (TTL)

Вхід / вихід сигналу DDC ................................................... ..... ... ..... ... 5В pp (TTL)

Діапазон відтворюваних частот DAC .................................................... ... .. .... 32 ~ 192  МГц

Діапазон з короста передачі даних  DAC ........................................................................... ... 16 ~ 24 Біт

Аналоговий рівень виходу (1 кГц @ 0 дБ) ........................................ ............................................ 1В RMS

SNR @ 0dB (CCIR / ARM) ............................................................ ... .... ......... ≥90дБ

Спотворення .................................................................................... ... .... ...... ≤0.1%

Діапазон відтворюваних частот ........................................................................ .20Гц ~ 20кГц

Довжина вхідного  кабелю  HDMI .................................... ≤стандартний кабель AWG26  15м HDMI

Довжина вихідного кабелю  HDMI  ................................. .. ≤стандартний кабель AWG26 20м  HDMI

Максимальний струм споживання ................................................... .. ................... ... ......... 600мА

Вхідний ф ормат адаптера харчування ...... ...... .... .... ...... ... ... AC 100В ~ 240В 50Гц / 60Гц, DC5V / 1A

Діапазон робочих температур ...... .. ...................... ...................... ...... ....... Від -10 до + 55 ° С

Діапазон температур зберігання ...................................................... .............. Від -20 до +60 ℃

Робочий діапазон вологості ............................... .... ... ..... Від 10 до 90% ОВ (без конденсації)

Діапазон вологості зберігання ............................... ......... ........ Від 5 до 95% ОВ (без конденсації)

Розмір  корпусу (ДхШхВ) ........................... .. ......... .. .... ......... ............  85x62x21 (мм)

Вага ....... .................................. .................. ........ ........................ ............ .....  130г

Примітки:

1. Використовуйте пристрій згідно перерахованих вище інструкцій, щоб зберегти тривалий термін служби пристрою.
2. Пристрій повинен бути розміщенно в безпечному місці (далеко від вогкості, високої температури, пилу, ерозивно і окислювального середовища).
3. Всі деталі повинні бути захищені від сильного струсу, удару, падіння.
4. Дотик до блоку живлення вологими руками забороняється.
5. Притримуйте блок живлення і не тягніть за шнур живлення при відключенні від джерела живлення.
6. Вимикайте живлення, якщо пристрій не використовуються протягом тривалого часу.
7. Не відкривайте кришку і не торкайтеся до внутрішніх частин.
8. Використовуйте оригінальний заводський блок живлення.
