Контролер RS232/422/485 t

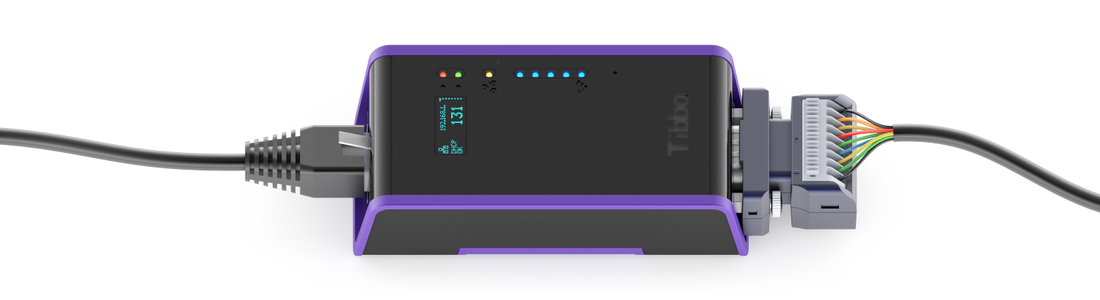

DS1102 є компактним BASIC-програмований контролер орієнтований на вимогливі до вартості системи управління послідовними і serial-over-IP пристроями.

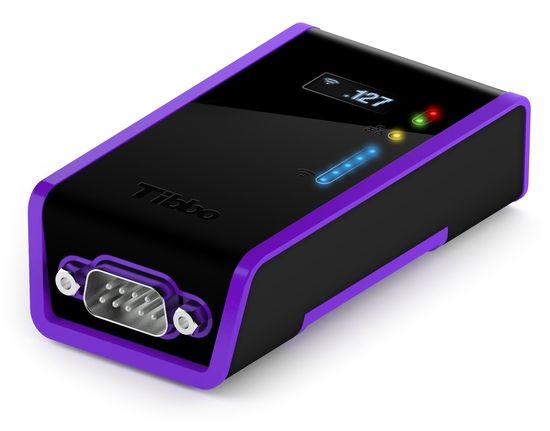

DS1102 має універсальний RS232 / 422/485 порт з один роз'ємом DB9M. В ціну одного продукту включено 3,5 незалежні послідовні каналу (коли в режим RS232).

Ще одна особливість DS1102 - це програмне керування живленням на виводі 9 роз'єму DB9, тобто ви можете "живити" підключені послідовні пристрої безпосередньо через DS1102. Крім того, DS1102 сам по собі може отримувати харчування через контакт 9. Пристрій працює також може проводитися через свій роз'єм живлення або опціонально через PoE від Ethernet пристроїв. *

DS1102 може бути оснащений монохромним OLED 96x32 дисплеєм і Wi-Fi інтерфейсом.

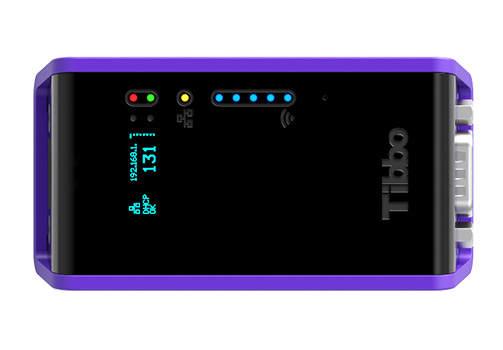

Пристрій має вісім світлодіодів на передній панелі пристрою: зелений і червоний світлодіоди основного стану, жовтий - лінк Ethernet і п'ять синіх світлодіодів, які можуть бути використані для індикації сили Wi-Fi сигналу. Відвідувачі можуть замовити зумер.

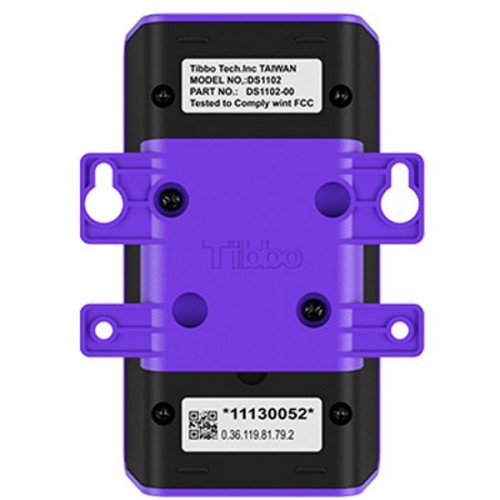

Кожен DS1102 може поставляється з DIN рейкою і кріпленням для настінного монтажу.

Пристрій поставляється з передвстановленим повнофункціональним serial-over-IP додатком.

* Wi-Fi і Power-over-Ethernet є взаємовиключними

• 10 / 100BaseT порт Ethernet
• 3,5-канальний порт RS232 (DB9)
• Споживання харчування / виведення живлення через DB9
• Опціонально Wi-Fi інтерфейс 802.11b / g
• Опціонально OLED дисплей
• Опціонально харчування по Ethernet (PoE)
• DIN рейка, настінне кріплення
• Компактний (90x48x25mm)

Технічні характеристики:

• Покращене поновлення для пристрою DS203
• Заснований на високопродуктивних T1000 IC
• 10 / 100BaseT Auto-MDIX Ethernet
• Опціонально Wi-Fi інтерфейс 802.11b / g
• Опціонально OLED дисплей
• Опціонально харчування по Ethernet (PoE)
• Програмно настроюється RS232, RS422, RS485 порт через роз'єм DB9M:
  • Швидкість до 921,600;
  • Режим парності: Немає / парні / непарні / Mark / Space;
  • Режим 7/8 біт / символ;
  • Додатково контроль потоку RTS / CTS (режим RS232 і RS422);
  • Управління напрямком (режим RS485)
• Гнучке зміна до 3-х послідовних каналів в режимі RS232:
  • Один канал: RX, TX, CTS, RTS, DSR, DTR;
  • 3 канали: RX, TX, RX2, TX2, RX3, TX3 і RX4.
• 1024 флеш-пам'яті для прошивки і додатків
• 2 кбайт EEPROM для зберігання даних
• Вісім світлодіодів:
  • зелений і червоний світлодіоди основного стану;
  • жовтий - лінк Ethernet;
  • п'ять синіх світлодіодів, можуть бути використані для індикації сили Wi-Fi сигналу.
• вбудований зумер
• Програмований вбудований PLL
• Харчування: номінально 12 В постійного струму (хв. 9В, 18В макс.)
• Розміри: 90x48x25 мм
• Діапазон робочих температур: -5 ~ 70 ° С
• Прошивка оновлюється через послідовний порт або через мережу (в тому числі холодну оновлення прошивки через мережу).
• CE і FCC сертифікація.

Аксесуари в комплекті:

• Пластина для кріплення на DIN-рейку
• Настінне кріплення і два гвинти

Додаткові аксесуари:

• Адаптер 12V / 0.5A: APR-P0011 (США), APR-P0012 (ЄС), APR-P0013 (UK)
• WAS-1499 прямій кабель Ethernet
• WAS-P0004 (B) послідовний кабель DB9M до DB9F (пристрої до ПК)
• WAS-P0005 (B) послідовний кабель DB9F до DB9F (пристрій-пристрій)
