Програмована плата Ethern

SKU
EM1202EV-EB
3 884,59 ₴
В наявності
EM1202EV - це BASIC-програмована плата, призначена насамперед для задач віддаленого контролю послідовних пристроїв і перетворення інтерфейсів RS232 / ethernet.
Програмована плата Ethernet EM1202EV наявний для покупки з кроком збільшення в 1

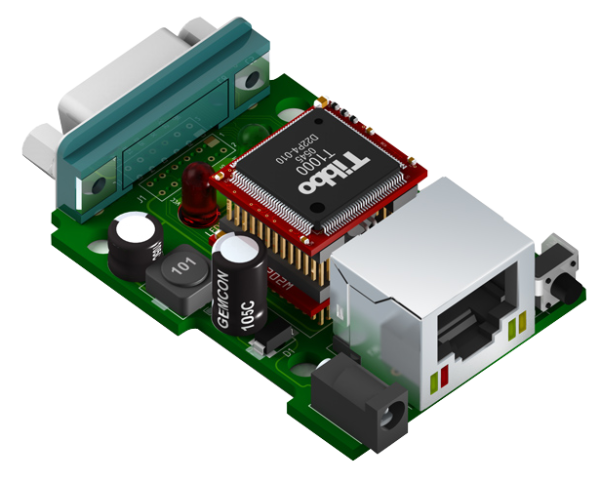

EM1202-EV BASIC-програмована Ethernet плата.

EM1202-EV це плата, заснована на EM1202 Ethernet модулі, яка конвертує 100BaseT Ethernet в послідовний інтерфейс. Дана плата пропонує відповідне рішення для тестування EM1202 модуля, а також є достатньою для швидкої розробки пристроїв.

Програмована на Tibbo BASIC , EM1202-EV є не дорогий альтернативою системи розробки, на відміну від дорогих комлексних комп'ютерних платформ, таких як плати з ОС LINUX.

EM1202-EV має три версії ( -RS , -TM , -TS ), які розрізняються в встановлених компонентах - нижче дано детальний опис. EM1202-EV може використовуватися як для створення самостійних пристроїв, так і для вбудовування в уже готові рішення.

Апаратні характеристики:

  • Комактний, розміри друкованої плати 52.6x38мм.
  • Можливі два варіанти джерела живлення: на платі вбудований регулятор вхідного напруги 9-24В (версії RS, TM) або 3.3В (версія TS).
  • 100BaseT Ethernet порт.
  • RS232 інтерфейс (-RS) або TTL-рівень (-TM, -TS) послідовного порту (TX, RX, RTS, CTS, DTR, DSR).
  • Два світлодіодних індикатора, вбудованих на плату (-RS).
  • Надійний скидання, навіть при незначних і короткочасних падіннях напруги живлення.
  • Прошивка оновлюється як через послідовний порт, так і через Ethernet інтерфейс.
  • Доступний набір EM1202-EV Starter Kit .

Можливість програмування на BASIC:

  • Що Їх застосування розробляються на Tibbo BASIC.
  • Абсолютна гнучкість - уявіть, що EM1202-EV це мініатюрна комп'ютерна платформа.
  • Поставляється з TIDE - повної середовищем розробки з режимом налагодження.
  • Інтегрований веб-сервер (HTTP) з динамічним контентом.
  • Численні високорівневі, високошвидкісні і легко кодуються об'єкти. Доступні об'єкти:
    • Sock - Підтримка до 16 сокетів TCP або UDP з'єднань;
    • Ser - послідовний інтерфейс;
    • Io - лінії контролю послідовного порту;
    • Stor - читання і запис EEPROM;
    • Romfile - прикріплення статичних (ROM) даних до проекту;


Доступні версії EM1202-EV:



EM1202-EV-RS
(RS-232)

EM1202-EV-TM
(TTL Master)

EM1202-EV-TS
(TTL Slave)

EM1202 модуль

YES

Загрузка/кнопка настройки

YES

RS232 приемопередатчик

YES

NO

DB9M разъем

YES

NO

Встроенные светодиоды статуса

YES

NO

Разъем питающего напряжения

YES

NO

Регулятор входного напряжения

YES

NO

Схема надежного сброса

YES



  • EM1202-EV-RS ("RS" означает "RS-232") включает RS232 интерфейс, регулятор входного напряжения и встроенные индикаторы статуса (светодиоды). Эта плата может быть использована, например, для создания сервера последовательных устрйств, таких как Tibbo DS100.
  • EM1202-EV-TM ("TM" означает "TTL Master") устанавливается в последовательное устройство или печатную плату. Плата имеет TTL последовательный интерфейс, а также стабилизатор входного напряжения на 3.3В (до 100мА).
  • EM1202-EV-TS ("TS" означает "TTL Slave") также встраивается в устройство, но не имеет регулятор входного напряжения. Ваша плата должна обеспечивать входное напряжение номиналом 3.3В и, опционально, сигнал сброса (не требуется для стандартной работы).





ВиробникTibbo
